Pasamuro Para Foco de Hormigón

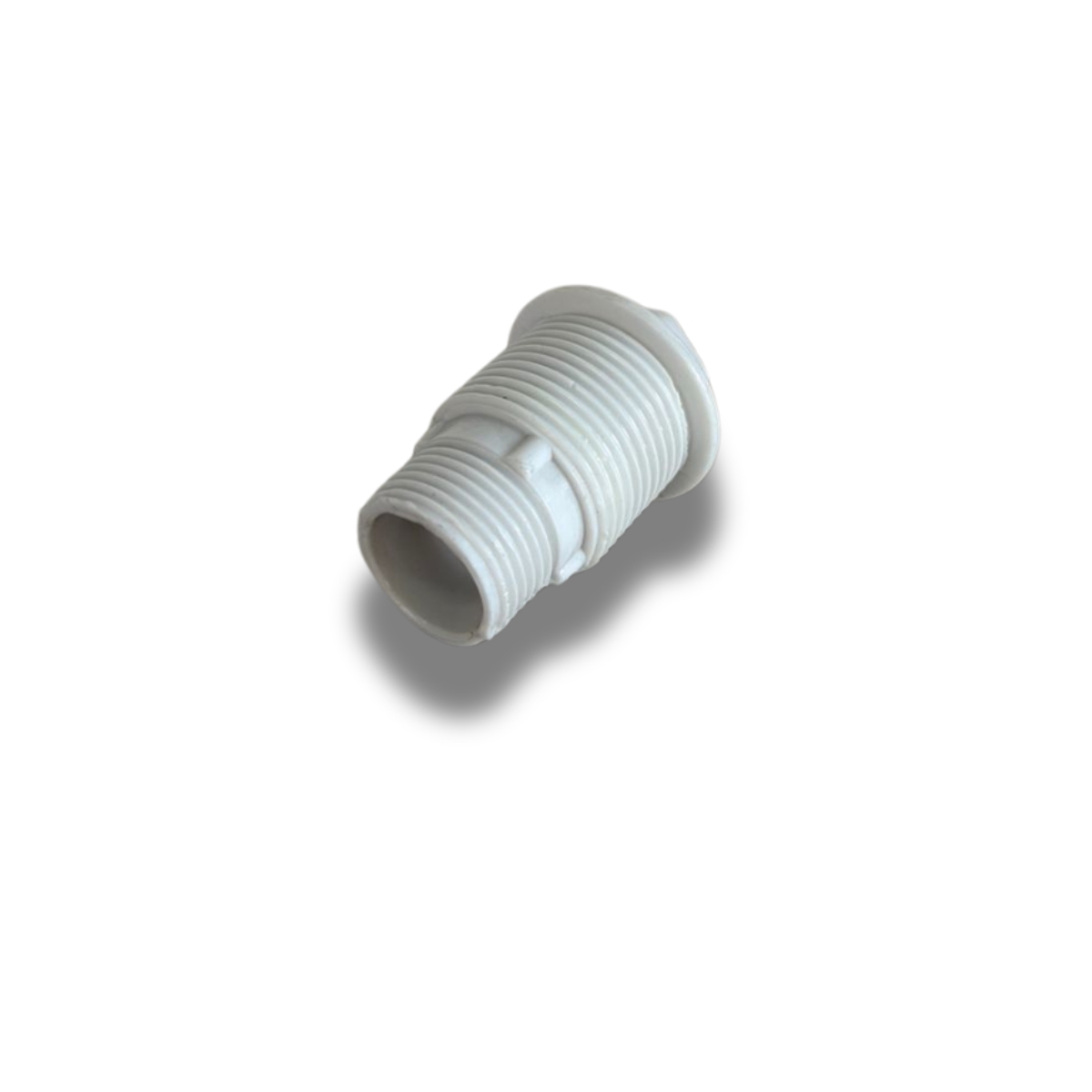

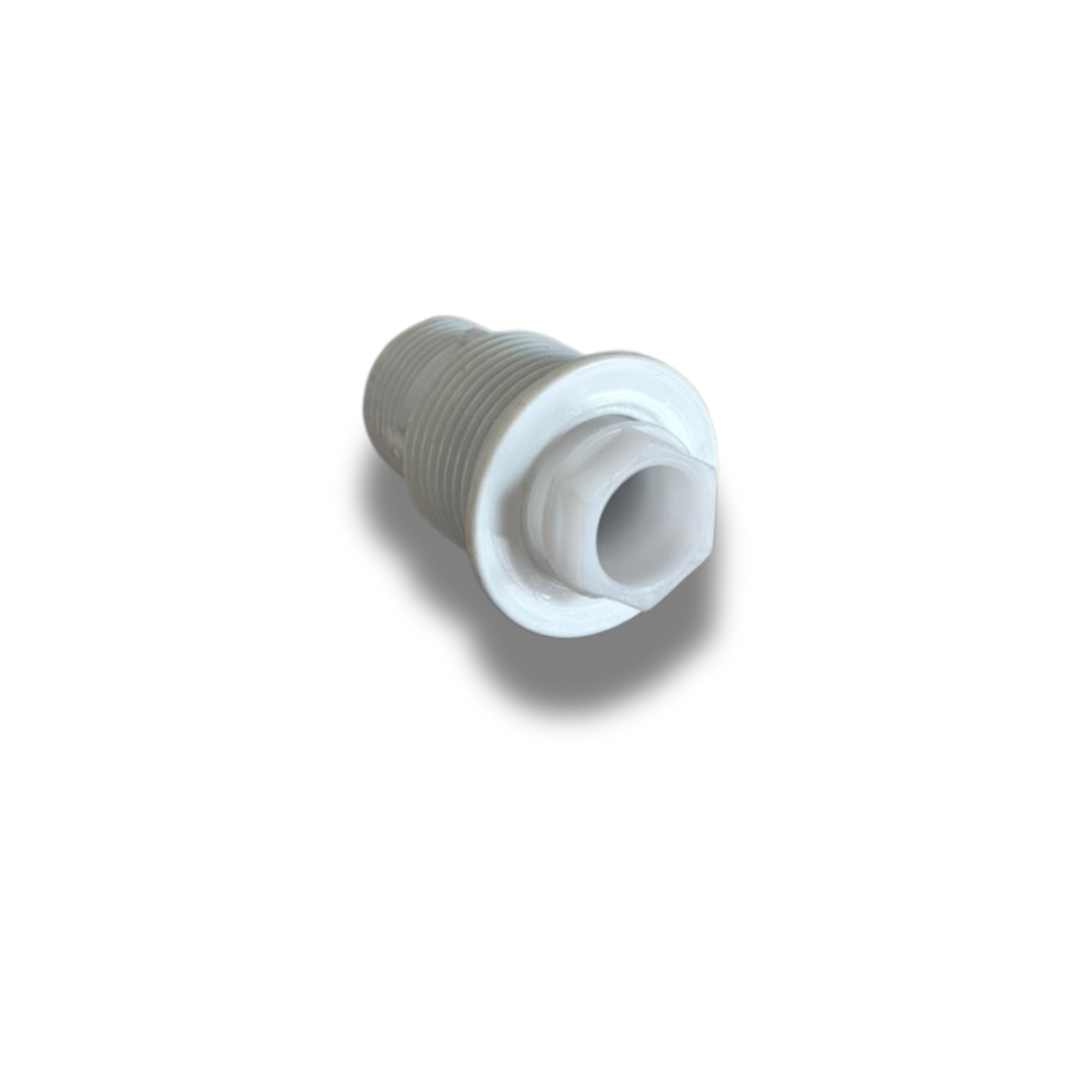

En piscinas de hormigón el foco se monta sobre un nicho embebido en el muro, y este pasamuro es la pieza que conduce el cable desde ese nicho hacia el exterior de la estructura. Resuelve el paso eléctrico por un muro macizo dejándolo estanco, para que el agua no se filtre por el mismo camino del cable. Es una pieza de obra: se define y se deja instalada mientras la piscina se está construyendo.

Una piscina de hormigón se ilumina con el foco alojado en un nicho, y ese nicho necesita una salida hacia atrás para el conductor. Ahí trabaja el pasamuro: atraviesa el muro, recibe el cable o el conduit y deja el paso cerrado contra el agua. Cuando ese punto está bien resuelto, el nicho puede llenarse de agua sin consecuencias, porque la barrera está en la pasada y no en la carcasa del foco.

La instalación es simultánea con la estructura. El pasamuro y su tubería quedan amarrados a la enfierradura antes de hormigonar, alineados con el nicho y con la caja de conexión que irá afuera, en zona seca. Ese orden no es un detalle de prolijidad: una vez fraguado el muro y terminado el terreno perimetral, agregar una pasada nueva implica romper hormigón por el lado exterior, con todo lo que eso implica en faena y en riesgo de filtración.

Como toda la iluminación sumergida se alimenta en baja tensión, el recorrido debe terminar en una caja de conexión ubicada fuera de la zona húmeda, donde se hace el empalme y desde donde sale el cable hacia el transformador. La regla práctica es simple: dentro del muro y dentro del nicho va cable continuo, sin uniones. Todo empalme vive afuera, accesible y seco.

Dos errores se repiten en obra. El primero es dejar el conduit sin sellar en el extremo exterior, pensando que el agua no llegará por ahí: el nicho se llena, el tubo hace de sifón y la humedad aparece a metros de distancia, en la caja eléctrica. El segundo es dimensionar la pasada justa para el cable actual, sin holgura: cuando toca cambiar el foco por uno con conductor más grueso, no hay por dónde pasarlo y se termina rompiendo.

Ideal para

• Piscina de hormigón en construcción, en la etapa de nicho e instalaciones
• Proyectos donde el foco se define junto con la estructura
• Recambio de la pasada cuando aparece humedad en la caja de conexión
• Constructores y piscineros que dejan la instalación lista antes de hormigonar
• Ampliación de iluminación en una piscina de obra que se está interviniendo

Preguntas frecuentes

¿Puedo instalarlo si la piscina ya está construida?

Se puede, pero deja de ser una faena simple: hay que llegar al muro por el lado exterior, picar y volver a sellar el hormigón, con la piscina descargada por debajo del punto de trabajo. Por eso conviene dejar la pasada resuelta en obra, incluso si el foco se instalará más adelante.

¿En qué se diferencia del pasamuro de fibra de vidrio?

En el muro que enfrenta. El de fibra aprieta contra un casco delgado y flexible; este trabaja embebido en una estructura maciza, con la tubería amarrada antes del hormigonado. No son intercambiables, y elegir uno por el otro guiándose por el parecido lleva a un sellado que no corresponde al material.

¿Qué se conecta al otro extremo?

El pasamuro entrega el cable a una caja de conexión ubicada fuera de la zona húmeda. Desde ahí el circuito continúa hacia el transformador que alimenta el foco en baja tensión. La conexión eléctrica en sí conviene dejarla en manos de un instalador eléctrico autorizado.
