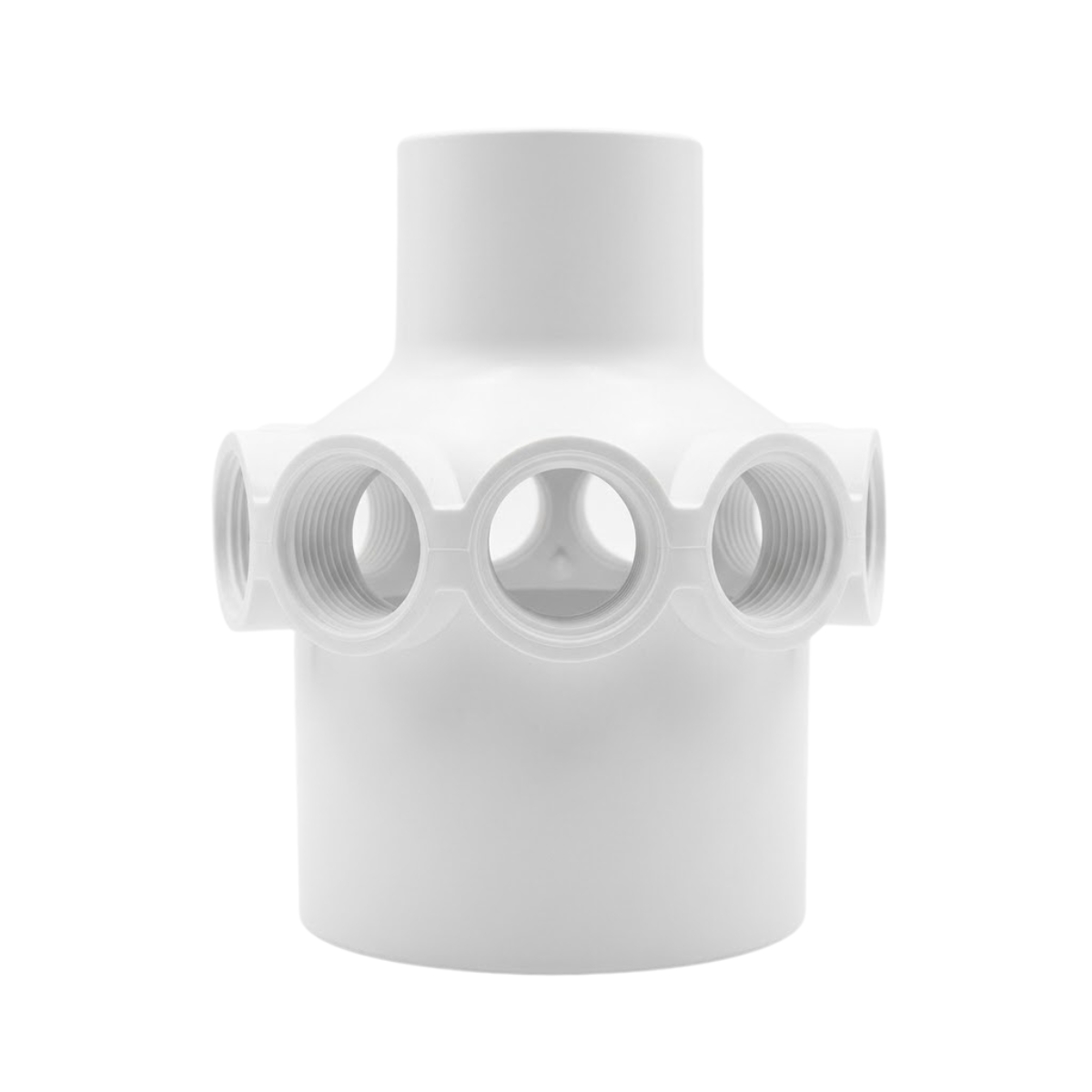

Cuerpo Colector Filtro VC 100/200 VULCANO

Pieza interna de los filtros Vulcano VC 100/200. El cuerpo colector va en el fondo del estanque y es donde se montan los brazos colectores que recogen el agua ya filtrada y la devuelven a la piscina. Se cambia cuando aparece trizado o con las roscas pasadas, porque una fuga ahí manda arena de vuelta al vaso.

El cuerpo colector es la pieza que va dentro del estanque del filtro, en el fondo, bajo el lecho de arena. A él se montan los brazos colectores —las crepinas ranuradas— que dejan pasar el agua filtrada y retienen el árido. Todo lo que el filtro alcanza a limpiar sale por aquí hacia la válvula selectora y vuelve a la piscina.

Esta versión corresponde a los filtros Vulcano VC 100 y VC 200. La marca lista un colector distinto para cada tramo de la línea VC, así que el número que aparece en la etiqueta del estanque es el dato que manda: un colector de otro tramo no queda centrado en la salida ni deja las bocas de los brazos en la posición correcta.

El síntoma clásico de un colector dañado es arena en el fondo de la piscina justo después de un contralavado. Si el cuerpo está trizado o una boca tiene el hilo pasado, el árido se cuela por ahí y el filtro empieza a devolver justo lo que debería estar reteniendo. También puede leerse como una caída rara de presión en el manómetro, porque parte del caudal toma un camino que no le corresponde.

Para cambiarlo hay que vaciar el estanque y sacar la arena, ya que el colector queda sepultado bajo el lecho. Es una mantención larga, así que conviene aprovechar el filtro abierto para revisar los brazos uno por uno, la junta de la tapa y el árido mismo, que después de varias temporadas pierde filo y ya no filtra igual.

Ideal para

• Filtros de arena Vulcano VC 100 y VC 200 con el colector trizado o con roscas pasadas.
• Reparar un filtro que devuelve arena a la piscina después del contralavado.
• Recuperar un equipo al que ya se le cambiaron los brazos colectores sin resultado.
• Piscineros y mantenedores que arman el filtro completo en taller.

Preguntas frecuentes

¿Cómo sé si es el colector de mi filtro?

Por el modelo del estanque, no por el aspecto de la pieza. En la etiqueta del filtro aparece la sigla de la línea con su número: este repuesto está listado para VC 100 y VC 200. Si tu equipo dice VC 10 o VC 20/30/50, corresponde otro código.

¿Qué pasa si le pongo uno de otra medida?

No sella. El colector tiene que quedar centrado y firme en la salida del estanque; si queda con juego o la unión no aprieta parejo, el agua pasa por el costado arrastrando arena y el filtro deja de servir aunque los brazos estén nuevos.

¿Conviene cambiar también los brazos colectores?

Sí, si ya llevan varias temporadas. Los brazos se agrietan con el esfuerzo del contralavado y, como para llegar al cuerpo hay que sacar toda la arena, dejar brazos viejos significa repetir la faena completa al poco tiempo.
